变压器铁芯叠装翻转台

产品描述

一、产品介绍：
用于变压器铁芯的叠装和翻身，适用于大、中型变压器铁芯叠装翻转。
二、设备特点：
1、积木式组合结构，根据铁芯窗口尺寸组对，不受窗口尺寸多样化限制，适应性强。
2、不需专门地坑和基础，仅在地面设置一条定位槽，不占用作业空间，经济性好。
3、翻转能力强，减少辅助设备投资、基础投资，具有良好的性能价格比。
4、便于实施上铁工艺，由于积木式组合结构没有固定大平台的限制，可以根据需要安放排铁定位装置、铁芯摆放台等辅助工装，给工艺的实现和综合能力带来极大的方便和排铁的高效率。
5、便于在卧放时使用丝带拉紧装置绑扎铁芯，省却起立时用辅助夹件。
6、翻转安全平稳，同步性好，铁芯无变形，可靠性高。
7、中间距可调，台面尺寸按照客户要求设计。
8、翻转时台面整体变形量小于3mm，叠装台与翻转梁的垂直度在翻转前后均小于2mm。
9、使用国际先进的设计软件进行有限元分析，保证了足够的强度和刚度。采用热轧型钢或者低碳钢焊接式结构，为保证平面度，关键位置采用机械加工。对于焊接式结构还要进行时效处理。纵梁上装有翻转支腿，在铁芯90°翻转后打开支腿可以防止铁芯不稳定翻倒。

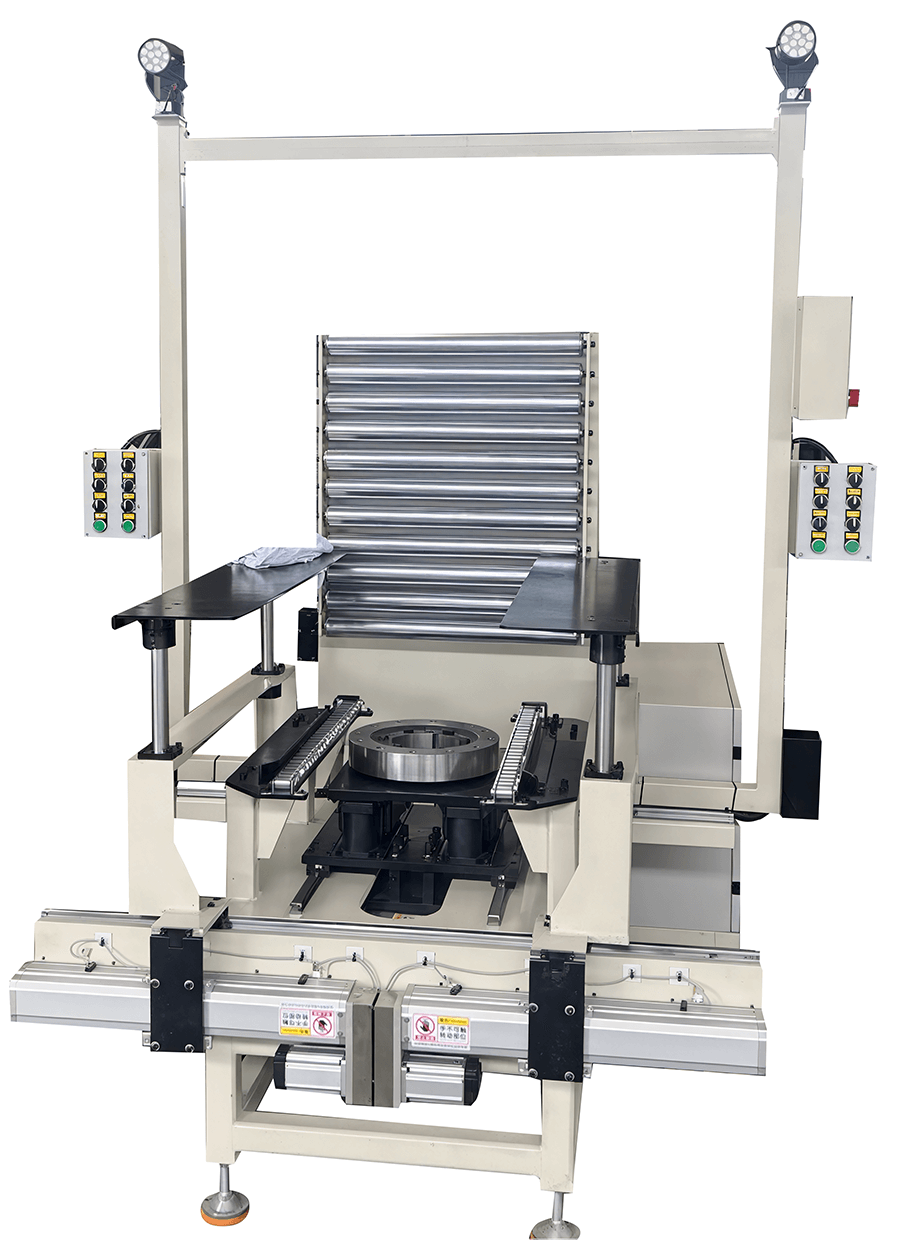

1吨变压器铁芯叠装翻转台

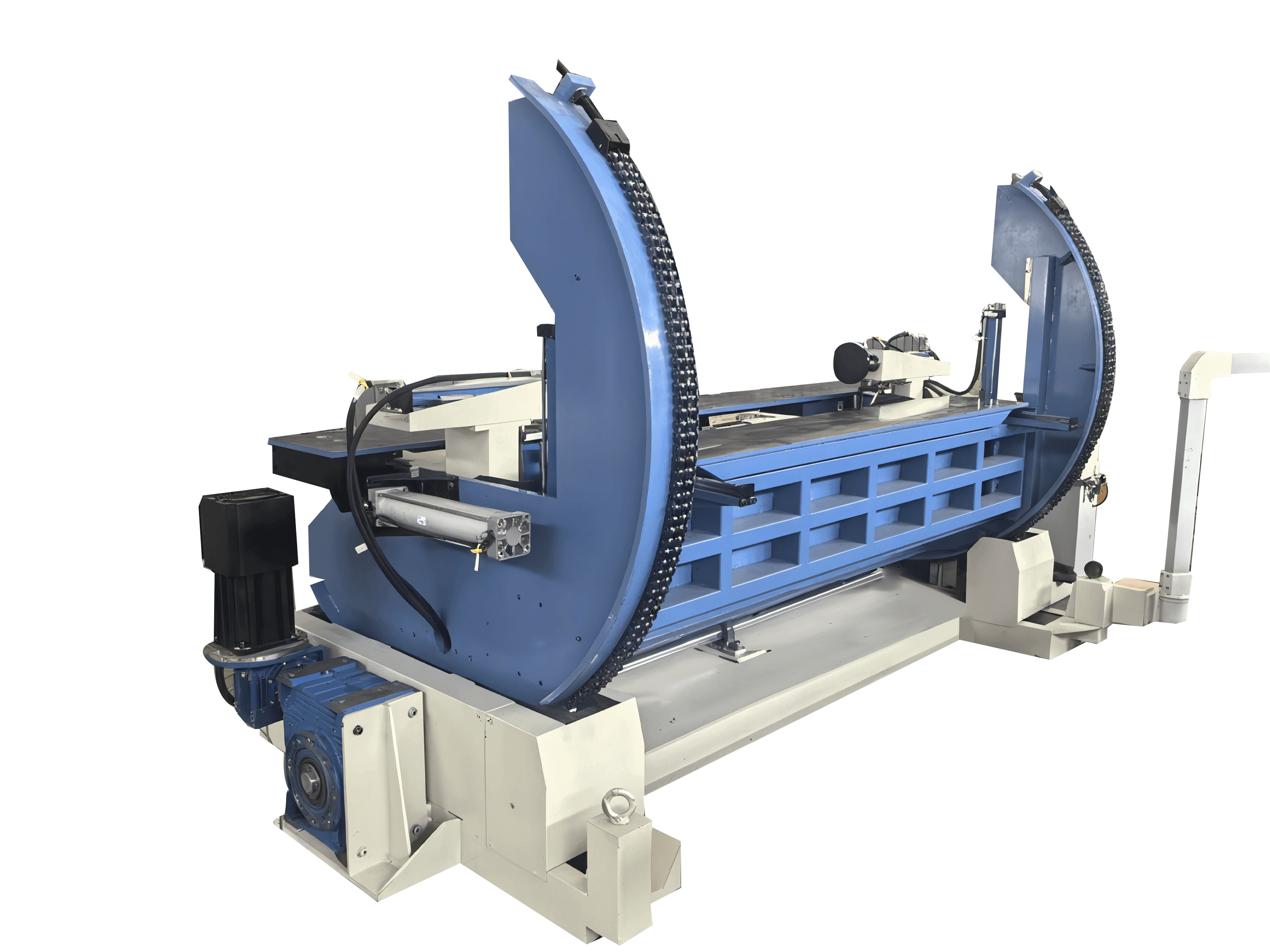

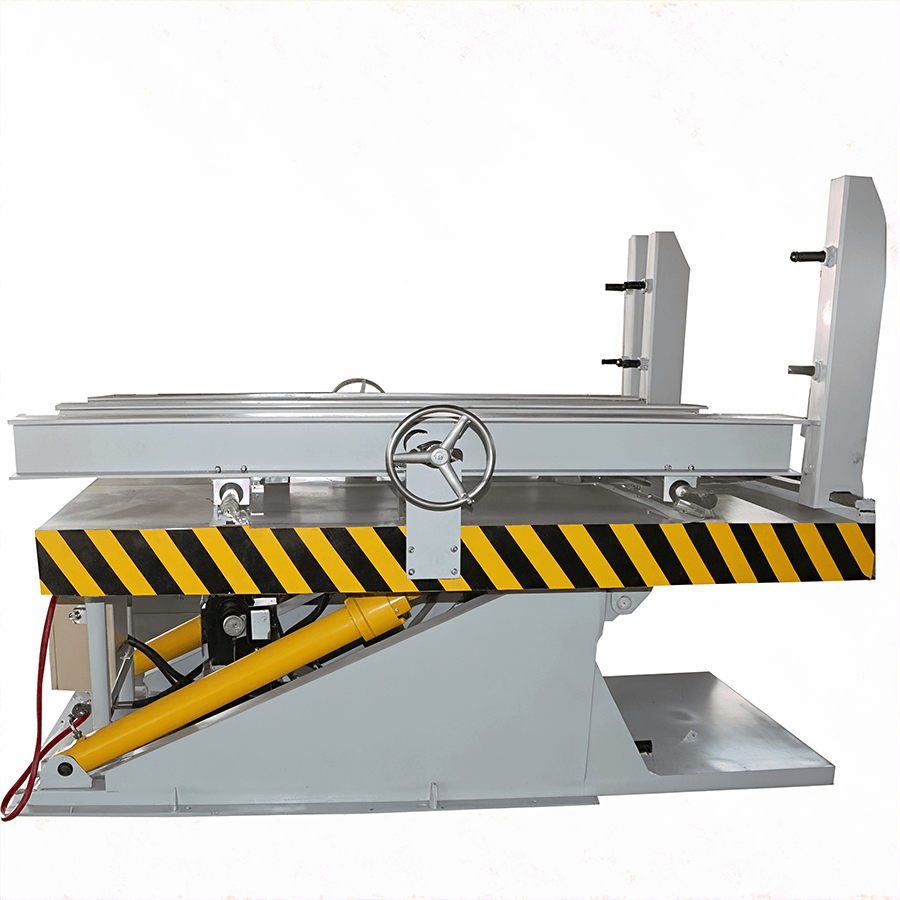

5吨变压器铁芯叠装翻转台

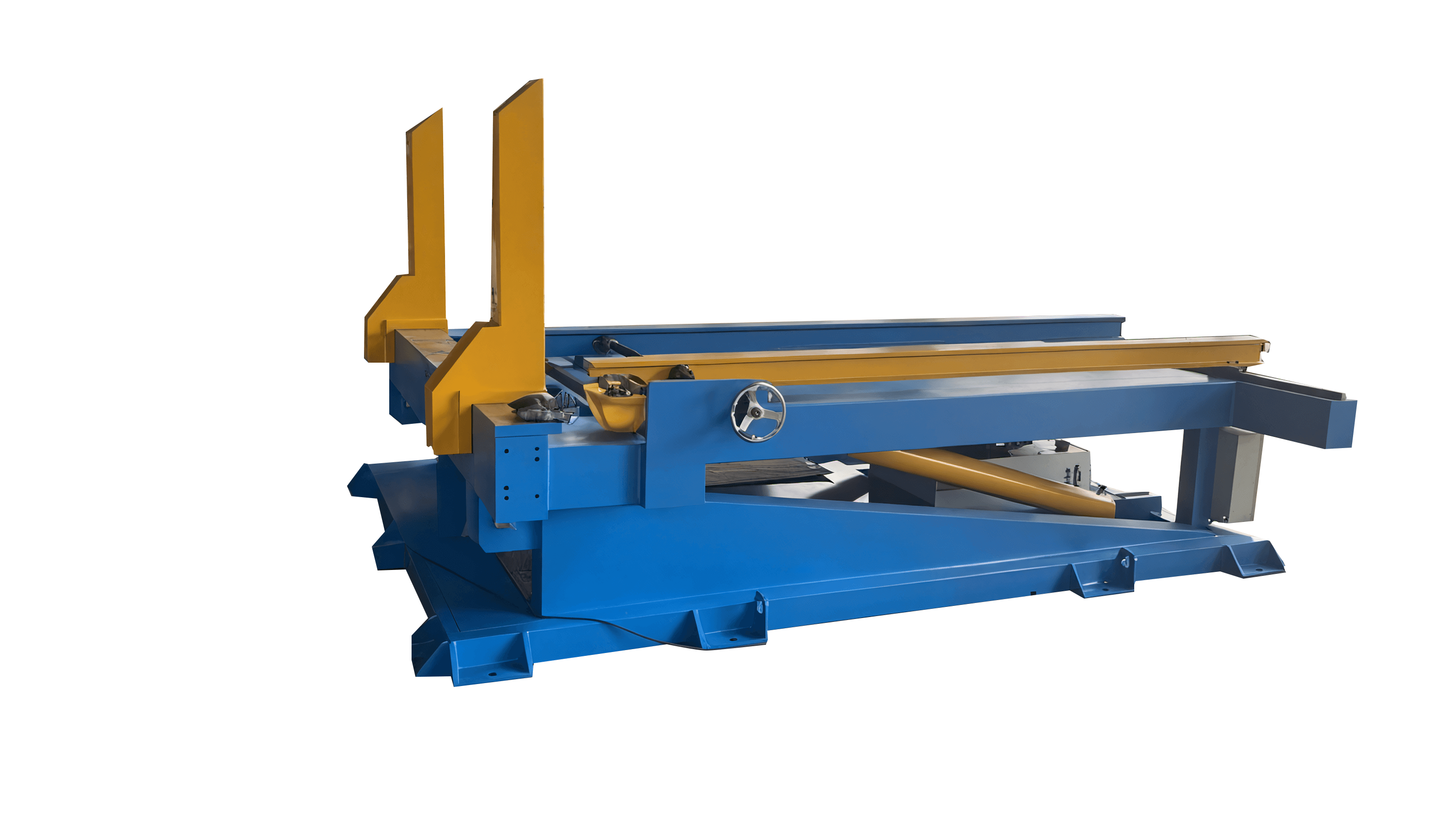

10吨变压器铁芯叠装翻转台
